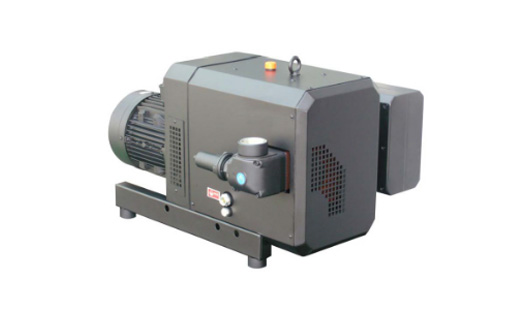

PCX Series
응용분야
-
이송, 공압 컨베이어, 환경 시스템, 공기 분사 분야, 양식장, 중앙 압력 시스템
안전
-
CE 인증(DOC)
작동원리
-
PCX 시리즈 압축기의 내부 구조는 VCX펌프와 동일하지만, 컴프레셔로 작동할 수 있도록 다른 흡기 및 출구 부속품이 장착 되어있습니다. 흡기 소음기는 흡입필터 앞에 장착되어 있으며, 과부화 방지를 위해 압력 안전 밸브 또는 조절 밸브가 장착되어 있습니다. 컴프레서는 커플링을 통해 플랜지 모터에 의해 직접 구동됩니다.
기술데이터(TECHNICAL DATA)
(UNIT:mm)| 모델 | - | PCX 100 | ||
|---|---|---|---|---|
| 용량 [M3/ Hour] | 60Hz | 120 | ||
| 50Hz | 100 | |||
| 작동압력 | 60Hz | ~ | 1.4 | 2.2 |
| 50Hz | 0.8 | 1.4 | 2.2 | |
| kw | 60Hz | ~ | 5.5 | 7.5 |
| 50Hz | 3 | 4 | 5.5 | |
| 회전수 (60/50Hz) | RPM | 3450 / 2850 | ||
| 평균음량 | 60Hz | 83 | ||
| 50Hz | 81 | |||
| 오일 양 (기어박스) | Ltr | 0.75 | ||
| 연결 | **BSP(G) | 1-1/2" | ||
| 작동온도 | ℃ | 5℃~40℃ | ||
| 중량 | 60Hz | ~ | 135 | 150 |
| 50Hz | 108 | 120 | 140 | |
| 악세서리 | Pressure Regulator, Safety Valve, Inlet Silencer, and Inlet Filter | |||

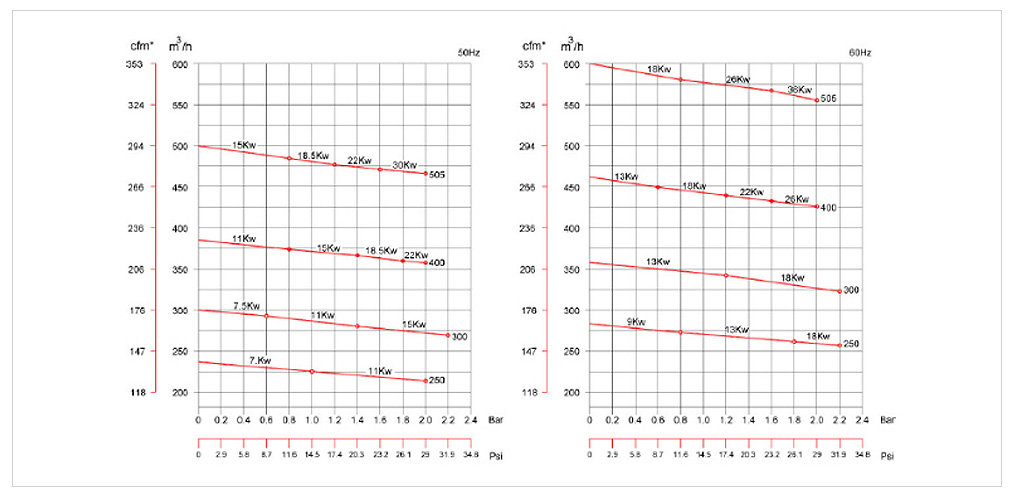

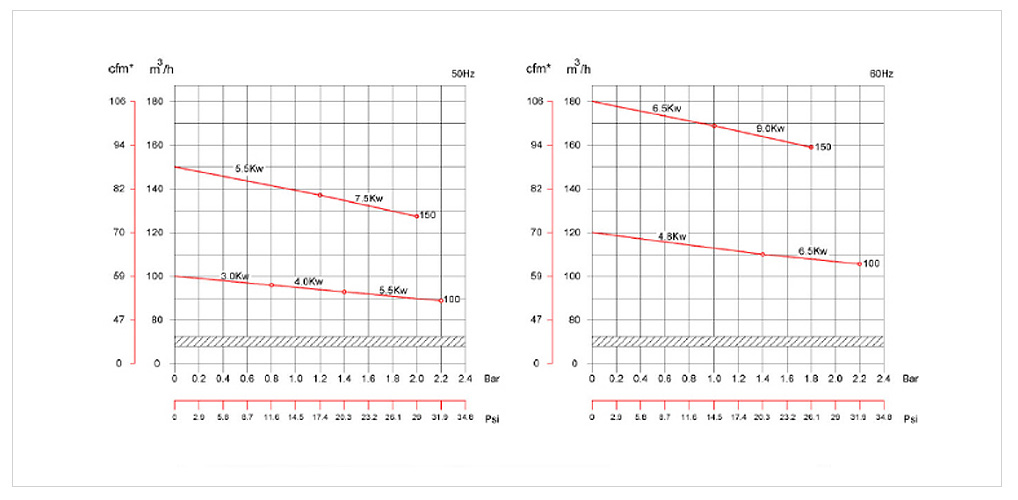

Performance Curve

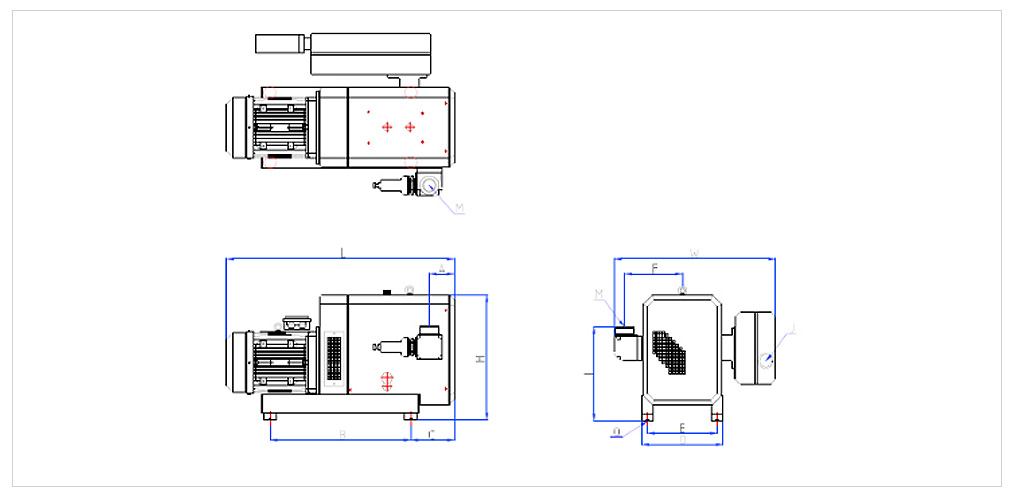

Dimensions
| Dimensions | L | W | H | B | C | E | D | F | A | I | J | M | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCX-100 (3, 4, 4.8~6.5Kw) |
698/731/778 | 525 | 373/423 | 440/640 | 97 | 224 | 274 | 201 | 69 | 300/350 | 1-1/2" | 1-1/2" | 4×M10 |
| PCX-150 (5.5~9Kw) |
809 | 525 | 423 | 460 | 121 | 224 | 274 | 201 | 69 | 350 | 1-1/2" | 1-1/2" | 4×M10 |
| PCX-250 (7.5~9, 11~18Kw) |
939/1100 | 678 | 524/544 | 590/800 | 167/186 | 292 | 342/372 | 242 | 105 | 394/414 | 2" | 2" | 4×M10/M12 |
| PCX-300 (7.5~9, 11~18Kw) |
954/1125 | 678 | 524/544 | 590/800 | 182/201 | 292 | 342/372 | 242 | 105 | 394/414 | 2" | 2" | 4×M10/M12 |
| PCX-400 (11~18.5, 22~26Kw) |
1211/1237 | 899 | 544 | 800 | 133 | 292 | 372 | 282 | 205 | 468 | 3" | 3" | 4×M12 |
| PCX-505 (15~18.5/22~26,30~36Kw) |
1230/1256/1330 | 800/1000 | 152/148 | 292 | 372 | 282 | 372 | 282 | 215 | 468/543 | 3" | 3" | 4×M12 |
특장점
-
단순 모듈 구조
-
공기 냉각 및 직접 구동
-
저렴한 유지 관리 / 탁월한 내마모성
-
높은 효율성 - 지속적인 운전 가능
