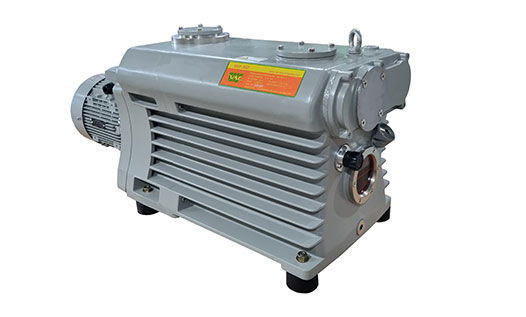

MVP Large Series (120m3/h)
디자인장점
- 1.고성능 신소재 사용으로 진공도 및 펌핑 속도가 우수합니다.
Excellent ultimate vacuum and pumping speed by suing high performance new materials.
- 2.급정지 시 진공 시스템을 보호하기 위해 오일 역류 방지 시스템이 개선되었습니다.
Improved oil anti-suckback system to protect the vacuum system in the event of sudden stop.
- 3.입구 및 출구 포트에 국제 표준 클램프 및 플랜지를 사용합니다.
Occupying international standard clamp and flange at inlet and outlet port.
- 4.소음과 진동이 적습니다.
Low noise and vibration.
- 5.펌프를 보호하기 위해 강력하고 일정한 압력의 오일 순환 시스템을 사용합니다.
Occupying strong and constant pressured oil circulating system to protect the pump.
- 6.편리한 가스밸러스트 밸브 제어 기능을 탑재하여 작동 중 가스밸러스트 밸브를 쉽게 열고 닫을 수 있습니다.
Occupying convenient gas ballast valve control enabling open and shut-down of gas ballast valve easily while operating.
- 7.유지보수 및 오일 교체가 간단합니다.
Simple maintenance and oil replacement.
- 8.특별한 도구 없이 간단하게 수리할 수 있습니다.
Simple repair without special tools.
MVP Small Series (120m3/h)

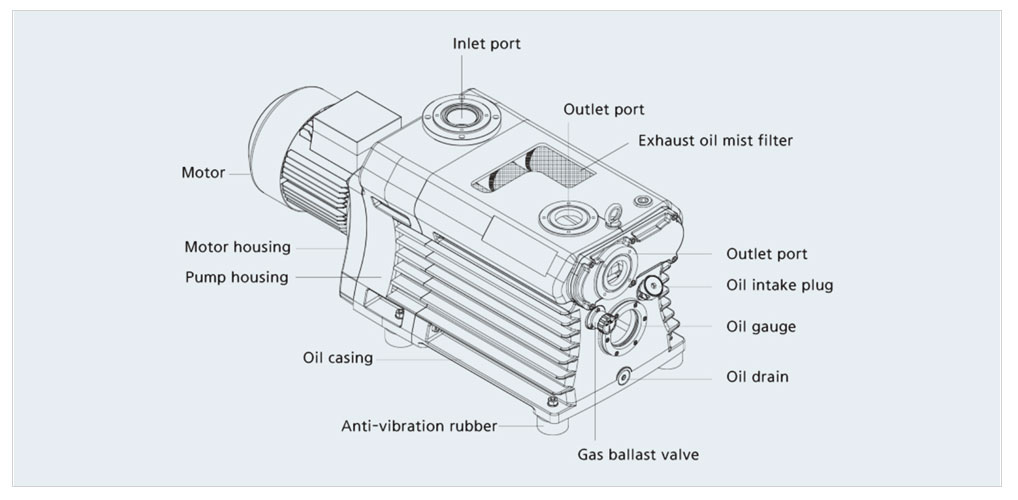

External Pump Sketch
TECHNICAL DATA
| DESCRIPTION | UNIT | MVP120 | |
|---|---|---|---|
| Displacement Speed | 60HZ | cm³/h | 120 |
| L/Min | 2000 | ||
| 50HZ | cm³/h | 100 | |
| L/Min | 1700 | ||
| Ultimate pressure | With gas ballast | Torr | 5×10-3 |
| Without gas ballast | 5×10-4 | ||
| Intel Port | ISO 63 | ||
| Outlet port | ISO 40 | ||
| Motor Power(50Hz/60Hz) | kw | 2.2 | |
| Rorational speed of Pump | 60Hz | R.P.M | 1750 |
| 50Hz | 1450 | ||
| Oil Filling | Liter | 7.5 | |
| Weight | kg | 122 | |

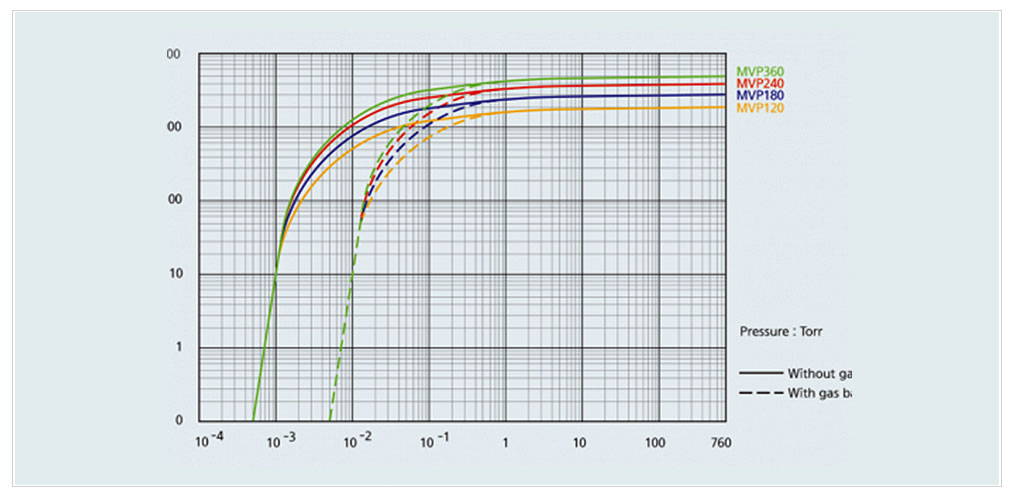

PUMPING SPEED CURVE

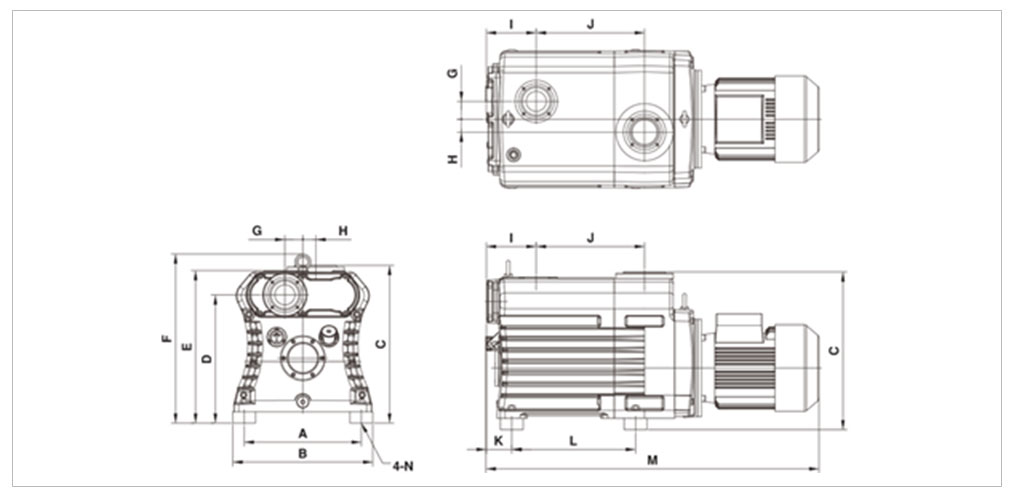

Outside Dimension (Model : MVP 120)
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MVP120 | 300 | 360 | 450 | 355 | 425 | 476 | 45 | 34 | 115 | 295 | 75 | 365 | 883 | M12 |
설계 운영 원리
- MVP 시리즈는 2단 오일 밀봉 로터리 베인 진공 펌프입니다. 고객의 요구를 만족시키기 위한 기존의 디자인에서 벗어난 새로운 개념의 디자인입니다.
MVP Series is two-stage oil sealed rotary vane vacuum pump. It is new concept out of conventional design to satisfy customer’s needs.
- 펌프의 구조
펌프 하우징, 오일 케이싱, 모터 하우징, 펌프 베이스 및 펌프 모듈로 구성됩니다. 펌프 및 진공 시스템을 보호하기 위해 오일 역류 방지 밸브와 가스 밸러스트를 사용합니다.
The structure of the pump
It consists of pump housing, oil casing, motor housing, pump base and pump module. It occupies oil anti-suckback valve and gas ballast for protecting pump and vacuum system. - 작동 원리
펌프와 모터는 유연한 커플 링으로 연결됩니다. 로터가 로터 베인 홈에 배치된 두 개의 베인을 회전시키면 원심력에 의해 실린더 내부 표면과 접촉하게 됩니다. 흡입된 가스는 회전하는 베인이 입구 통로를 통과할 때 두 베인 사이에 갇히게 되며 이 갇힌 가스는 배기 밸브를 향해 회전하면서 압축되어 최종적으로 밸브를 통해 배기됩니다. 윤활 및 밀봉을 위해 움직이는 부품에 진공 오일이 공급됩니다.
Operating Principle
The pump and motor are connected by flexible coupling. As the rotor rotates two vanes, placed in rotor vane groove, turn making contact with the internal surface of the cylinder due to centrifugal force.The inhaled gas is trapped between two vanes as the rotating vane passes through the inlet passage and this trapped gas is compressed as it rotates toward exhaust valve and eventually exhaust through valve. The vacuum oil is supplied to the moving parts for lubrication and tight sealing.
