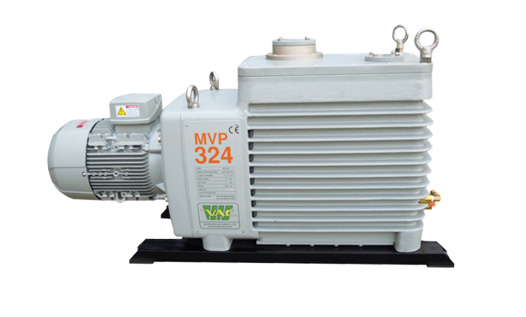

MVP Large Series(구형)
역류방지 밸브 시스템이 펌프 정지시 오일 및 오일 증기가 진공설비로의 역류 방지함
.

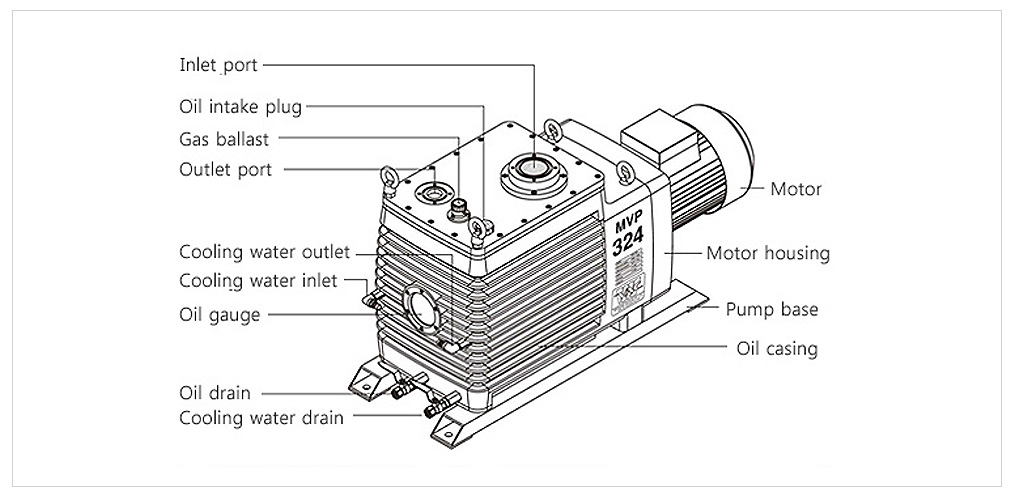

EXTERNAL PUMP SKETCH
TECHNICAL DATA
| DESCRIPTION | UNIT | MVP 144 | MVP 216 | MVP 324 | |
|---|---|---|---|---|---|
| Displacement Speed | 60HZ | m³/h | 144 | 216 | 324 |
| L/Min | 2400 | 3600 | 5400 | ||
| 50HZ | m³/h | 120 | 180 | 270 | |
| L/Min | 2000 | 3000 | 4500 | ||
| Ultimate pressure | With gas ballast | Torr | 5×10-3 | ||
| Without gas ballast | 5×10-4 | ||||
| Intel Port | ISO 63 | ||||
| Outlet port | ISO 40 | ||||
| Motor Power(50Hz/60Hz) | kw | 3.7 | 5.5 | 7.5 | |
| Rorational speed of Pump | 60Hz | R.P.M | 1450 | ||
| 50Hz | 1450 | ||||
| Oil Filling | Liter | 11 | 16 | 17 | |
| Cooling water(less than 20℃) | L/min | 6 | |||
| Weight | kg | 172 | 290 | 358 | |

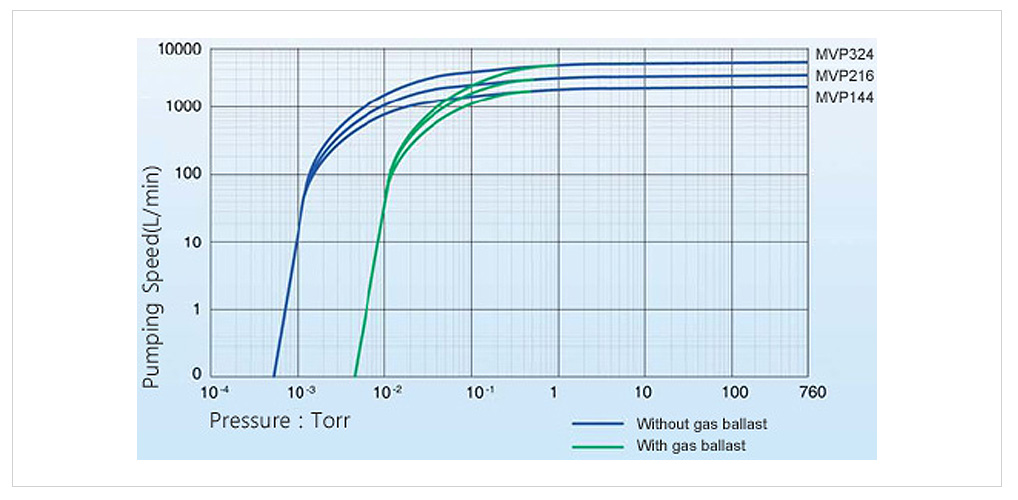

PUMPING SPEED CURVE

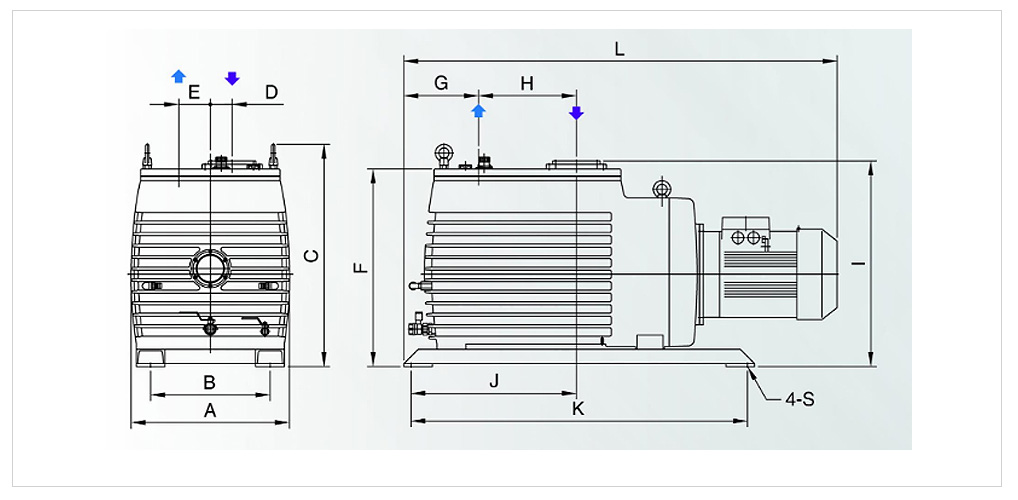

OUTSIDE DIMENSION
(unit:mm)
| Model | A | B | C | D | E | F | G | H | I | J | K | S | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MVP 144 | 320 | 230 | 501 | 40 | 65 | 414 | 193 | 175 | 465 | 348 | 740 | ∅14 | 974 |
| MVP 216 | 400 | 305 | 575 | 58 | 75 | 490 | 195 | 203 | 528 | 378 | 805 | ∅18 | 1101 |
| MVP 324 | 400 | 305 | 645 | 58 | 75 | 560 | 203 | 240 | 598 | 423 | 895 | ∅18 | 1179 |

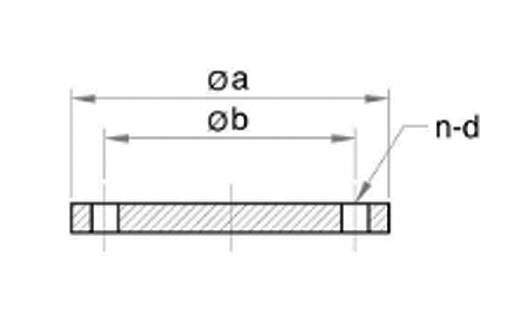

Dimensions of ISO flange
(unit:mm)
| STANDARD | a | b | n | d |
|---|---|---|---|---|
| ISO 40 | 100 | 80 | 4 | MB |
| ISO 63 | 130 | 110 | 4 | MB |
특장점
- 1.우수한 진공도 및 배기속도
Excellent ultimate vacuum and pumping speed.
- 2.역류방지 밸브 시스템이 펌프 정지시 오일 및 오일 증기가 진공설비로의 역류 방지함
Improved anti-suckback system to protect the pump in the event of sudden stop.
- 3.국제 규격에 따른 흡배기구 사용 (ISO Flange).
International standard flange.
- 4.저소음, 저진동
Low noise level and low vibration level.
- 5.정압 오일 순환 시스템
Constant pressure oil circulating system.
- 6.간단한 가스밸러스트 밸브의 조정
Convenient gas ballast valve control.
- 7.유지 보수 및 수리의 용이
Simple repairing and maintenance.
- 8.공랭식과 수랭식(적용모델 : MVP-324) 모두 사용할 수 있는 구조로 냉각 효과가 좋음
Convenient cooling system by air-cooled and water-cooled (MVP-324)
