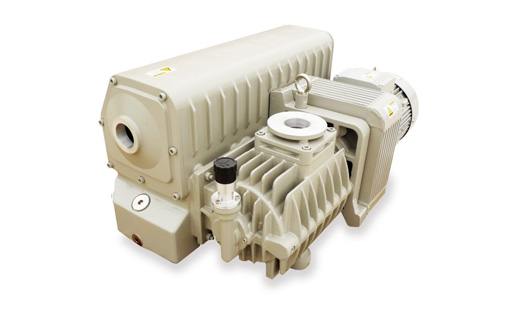

ATS Series

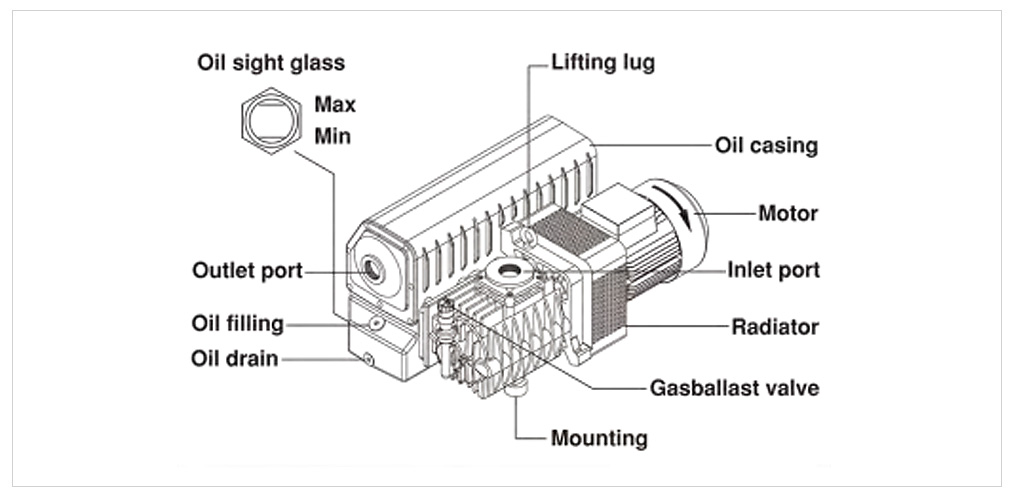

펌프 외부 명칭(EXTERNAL PUMP SKETCH)
기술데이터(TECHNICAL DATA)
| DESCRIPTION | UNIT | ATS 80 | ATS 120 | ATS 180 | ATS 240 | ATS 324 | |
|---|---|---|---|---|---|---|---|
| Nominal displacement | 50Hz | cm³/h | 65 | 100 | 165 | 200 | 270 |
| 60Hz | 80 | 120 | 180 | 240 | 324 | ||
| Ultimate pressure With gas ballast | mbar (Torr) |
0.08(0.06) | 0.08(0.06) | 0.08(0.06) | 0.08(0.06) | 0.08(0.06) | |
| Ultimate pressure With gas ballast(Ⅰ) | 0.5(0.375) | 0.5(0.375) | 0.5(0.375) | 0.5(0.375) | 0.5(0.375) | ||
| Ultimate pressure With gas ballast(Ⅱ) | 1(0.75) | 1(0.75) | 1(0.75) | 1(0.75) | 1(0.75) | ||
| Intel Port | PF 1 1/4" | PF 1 1/4" | PF 2" | PF 2" | PF 2" | ||
| Outlet port | PF 1 1/4" | PF 1 1/4" | PF 2" | PF 2" | PF 2" | ||
| Motor Power(50Hz/60Hz) | kw | 1.5/2.0 | 2.2/3.0 | 3.7/3.7 | 5.5/5.5 | 7.5/7.5 | |
| Type of protection | IP55 | IP55 | IP55 | IP55 | IP55 | ||
| Nominal motor speed | 50Hz | R.P.M | 1500 | 1500 | 1500 | 1500 | 1500 |
| 60Hz | 1800 | 1800 | 1800 | 1800 | 1800 | ||
| Wator vapour tolerance | 50Hz | mbar | 30 | 30 | 40 | 40 | 40 |
| 60Hz | 30 | 30 | 50 | 50 | 50 | ||
| Noise level(50Hz/60Hz) | dB | 62/65 | 62/65 | 70/74 | 70/74 | 72/76 | |
| Oil capacity(min/max) | l | 5/7 | 5/7 | 8/10 | 8/10 | 9/12 | |
| Weight | kg | 166 | 178 | 220 | |||

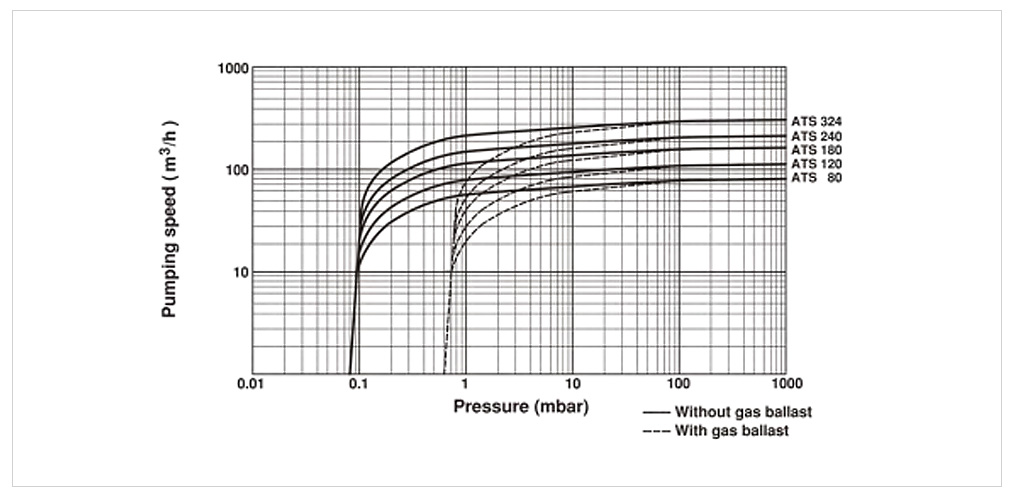

펌핑 속도 곡선(PUMPING SPEED CURVE)

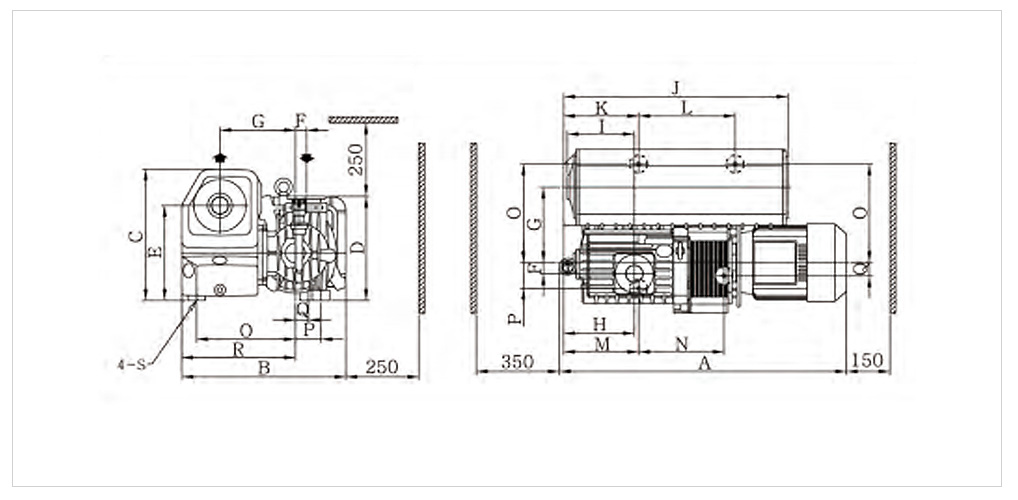

외형치수(OUTSIDE DIMENSION)
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ATS 80 | 722 | 409 | 300 | 285 | 222 | 22 | 184 | 186 | 181 | 616 | 170 | 300 | 135 | 266 | 256 | 52.5 | 25 | 286 | M10 |
| ATS 120 | 753 | 409 | 300 | 285 | 222 | 22 | 184 | 186 | 181 | 616 | 170 | 300 | 135 | 266 | 256 | 52.5 | 25 | 286 | M10 |
| ATS 180 | 852 | 560 | 448 | 356 | 324 | 38 | 257 | 196 | 184 | 676 | 206 | 320 | 187 | 281 | 337 | 88 | 45 | 387 | M10 |
| ATS 240 | 892 | 560 | 448 | 356 | 324 | 38 | 257 | 196 | 184 | 676 | 206 | 320 | 187 | 281 | 337 | 88 | 45 | 387 | M10 |
| ATS 324 | 972 | 560 | 448 | 356 | 324 | 38 | 257 | 242 | 229 | 767 | 248 | 338 | 248 | 300 | 337 | 88 | 45 | 387 | M10 |
특장점
- 1.라디에이터가 공랭식 냉각 구조로 펌프의 온도가 매우 낮아 가혹한 작업 공정에 이상적이다.
The oil temperature of the pump is low due to efficient air cooling system with radiator and it is ideal for harsh applications.
- 2.낮은 오일 온도가 펌프의 사용시간을 길게 하고 안정된 성능을 유지한다.
The low oil temperature guarantees longer life time of pump and more stable performance.
- 3.오일의 양을 크게 하여 오일의 수명이 길다.
Big oil volume for long oil lifetime.
- 4.오일을 회수하는 구조로 오일의 소모를 최소화한다.
Integrated oil recovery system to minimise oil loss.
- 5.흡입구에 위치한 역류방지밸브는 펌프 정지시 진공설비를 보호한다.
The anti-suckback valve located at the inlet port protects the vacuum chamber at the time of sudden pump stop.
- 6.오일 미스트 필터가 내장되어 배출되는 오일 미스트를 완벽하게 잡아 환경 오염을 방지한다.
Integrated oil mist filter at the outlet port of the pump to prevent pollution.
- 7.오일 미스트 필터의 단면을 크게 하여 오일 미스트 필터의 수명이 길다.
Big cross-sextional area of oil mist filter for long life time of the filter.
- 8.오일게이지, 오일 주입구, 오일 배출구가 한 방향에 있어 점검 및 관리가 편리하다.
The oil guage, oil inlet, and oil outlet is located at same side for easier maintenance.
- 9.대기압에서 중진공 영역의 진공작업에 적합하도록 특별히 설계된 제품으로 펌프 성능이 매우 우수하다.
The pump is specially designed to have optimum performance from the low to medium vacuum.
- 10.대기압에서 연속적으로 작업이 가능하다.
The pump are capable of continuative operation under ambient pressure.
- 11.소음이 작다.
Low noise level.
